普通EOC終端

發布時間： 2015-11-17　|　來源：山東樂升電子股份有限公司　|　本文被閱讀 50521 次

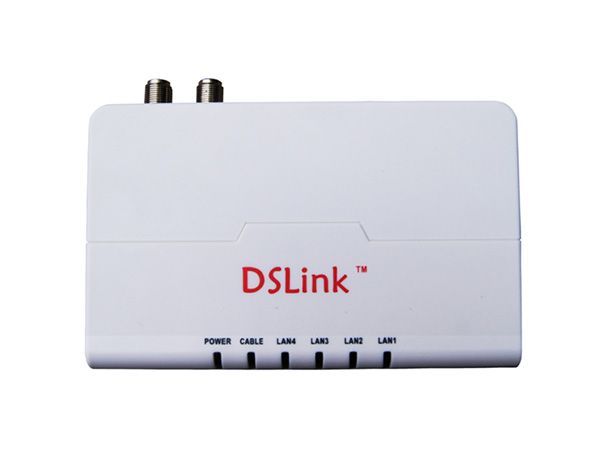

　　產品介紹：DSLINK電纜寬帶網絡適配器是樂升DSLINKEOC的戶端產品，是一款極具性價比的同軸電纜調制解調器，專為滿足中小企業，辦公室和家庭通過有線電視同軸電纜網絡實現寬帶互聯網的需要而設計。用戶界面友好，配置簡單易用，是有線電視運營商進行寬帶網絡運營的理想產品

。

產品特性

符合IEEE HomePlug AV，IEEE802.3、IEEE802.3u；

EOC同軸電纜WAN接入，提供4個10/100M 自適應以太網接口，支持端口自動翻轉。用于連接計算機、機頂盒、IP電話機等設備；

內置CATV信號分離；

占用7.5～65MHz以下的低頻帶寬通信，對現有的CATV信號無任何影響；

無需用戶配置，即插即用

支持以太網接口VLAN設置；

支持Qos 801.1P設置

外置DC12V 0.5A電源適配器；

性能參數指標

端口	WAN	1個螺紋Cable接口
	LAN	4個10/100M自適應RJ45端口
	TV	1個CATV 同軸線接口
支持的標準和協議		IEEE HomePlug AV，IEEE 802.11n、IEEE 802.11g、IEEE 802.11b、IEEE 802.3、IEEE 802.3u、CSMA/CA、CSMA/CD、TCP/IP、DHCP、ICMP、NAT、PPPoE
EOC 參數	工作頻率	7.5-65MHz
	輸出功率	≥110dBuV
	調制方式	OFDM
	物理層帶寬	700Mbps
	IP層吞吐量	獨享或共享320Mbps
	射頻阻抗	75歐
CATV射頻	工作頻帶	87-1000MHz
	反射損耗	>16dB
	插入損耗	≤1dB
網絡介質		10Base-T： 3類或3類以上UTP 100Base-TX： 5類UTP
LED 指示	WAN	常亮：連接；閃爍：數據傳輸
	LAN	常亮：連接；閃爍：數據傳輸
	其它	Power(電源)，EOC(EOC芯片初始化指示)，Wifi（無線指示燈）
外形尺寸(L×W×H)		180(mm)110(mm)31(mm)
使用環境		工作溫度： -20℃～55℃；工作濕度10％～90％不凝結 存儲溫度： -40℃～70℃；存儲濕度5％～90％不凝結
外置電源		電源適配器輸出： DC 12V/1A

注意事項

該網絡適配器作為戶端使用時，cable口為有線電視和數據信號混合輸入端口，TV口環路輸出有線電視信號，此二端口間內置高通濾波器，可有效消除信號的相互干擾。特殊情況下該設備可作為EOC局端使用，這時由TV口輸入，CABLE口是有線電視和數據的混合輸出口。

訂購指南

① 可選擇有無無線WIFI功能

② 輸出口可選擇英制或公制請于訂貨時說明
